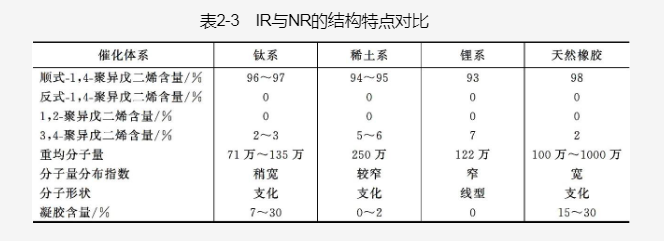

異戌橡膠( Isoprene rubber,IR)是順式-1,4聚異戌二烯(cis-1,4 polyisoprene)橡膠的簡稱,它是以異戌二烯( Isoprene)為單體進行定向、溶液聚合的產(chǎn)物,因其分子結構與NR相同,性能與NR接近,故又稱為“合成天然橡膠”。圖2-10為越南產(chǎn)IR2.,2.2IR的分類品種IR按所用催化劑的不同,可分為鈦膠、鋰膠和稀土膠等。表2-3比較了各種IR與NR的結構特點

2.2.3IR的結構特點

R的分子結構式與NR相同,即順式-1,4-聚異戌二烯。FCHCH2方IR與NR的結構和性質(zhì)有如下主要差別:①雜質(zhì)少,凝膠含量低質(zhì)地均勻;②分子量分布較窄R為白色或乳白色半透明彈性體,比NR純凈,凝膠含量少,無雜質(zhì),密度為0.9g/cm3,玻璃化轉變溫度為-70C,體積電阻率為0152cm,易溶于苯、甲苯等有機溶劑,如圖2-11所示。

2.2.4.,2 IR的使用性能和加工性能

①在配方相同時,IR因結構歸整性低于NR,又缺少NR硫化助劑蛋白質(zhì)、脂肪酸等,不僅硫化速率較慢,而且硫化膠的拉伸強度、定伸應力、撕裂雖度和硬度等均較低,而斷裂伸長率較大。但由于分子量分布較窄,硫化膠的網(wǎng)構組織更加完善,所以,IR單性好、生熱小、抗龜裂性好。

②由于IR中非橡膠成分極少,所以耐水性、電絕綠性及耐老化性

③因凝膠含量低,所以易于塑煉,對某當門尼黏度值較低的IR,甚至可以省去塑煉過程。但由于分子量分布較窄,缺少低分子量級分的増塑作用,所以對填料的分散性以及黏著性能比NR差。此外,當IR的分子量較低時,生膠強度低,挺性差,會給加工工藝帶來一定困難(如R的輪胎胎坯存放時易變形,造成硫化裝模的困難)。

④由于結構歸整性低于NR,因此IR(特別是順式含量低的鋰系膠)在注壓或傳遞模壓成型過程中的結晶傾向小,流動性優(yōu)于NR除此之外,IR還具有質(zhì)量均一、純度高、硫化速率穩(wěn)定的特點。

2.2.5IR的應用

R能基本代替NR,用于輪胎、膠帶、膠管、鞋和其他工業(yè)制品,尤適于制造食品用制品、醫(yī)藥衛(wèi)生制品及橡絲、橡膠筋等日用制品R加工性能和力學性能方面的不足之處,可以通過改性處理加以彌補。改性方法有兩種:一是在混煉階段加入改性劑;二是在聚合階段引入改性官能團。

橡膠輸送帶             磁性橡膠襯板
